Ładunek wystający poza obrys pojazdu nie może być „niewidzialny” dla innych uczestników ruchu. Tablice gabarytowe, chorągiewki i światła ostrzegawcze mają jasno pokazać, gdzie kończy się bezpieczny obrys zestawu oraz z której strony trzeba zachować szczególną ostrożność. Wyjaśniam, kiedy oznakowanie jest obowiązkowe, jak dobrać je do kierunku wystawania ładunku i kiedy potrzebne staje się zezwolenie na przejazd.
Najważniejsze zasady oznaczania ładunku wystającego
- Tył pojazdu oznacza się pasami białymi i czerwonymi o łącznej widocznej powierzchni co najmniej 1000 cm².
- Bok ładunku wymaga pomarańczowej chorągiewki o wymiarach minimum 50 x 50 cm.
- Wystający przód oznacza się chorągiewką pomarańczową albo dwoma białymi i dwoma czerwonymi pasami.
- Wysokość zestawu z ładunkiem nie może przekraczać 4 m.
- Przekroczenie wymiarów lub nacisków osi może oznaczać konieczność uzyskania zezwolenia na przejazd.
Kiedy ładunek wymaga dodatkowego oznaczenia
Obowiązek pojawia się wtedy, gdy ładunek wychodzi poza przednią, boczną albo tylną płaszczyznę obrysu pojazdu. W przypadku tyłu oznakowanie jest wymagane, gdy wystający element znajduje się dalej niż 0,5 m za tylną krawędzią pojazdu.
Sam fakt wystawania ładunku nie oznacza jeszcze, że mamy do czynienia z transportem ponadgabarytowym wymagającym zezwolenia. Jeżeli przewóz mieści się w ustawowych limitach, może wystarczyć prawidłowe zabezpieczenie i oznakowanie. Problem zaczyna się wtedy, gdy przekroczone zostają również dopuszczalne wymiary, masa całkowita lub naciski osi.
Przepisy pozwalają na wystawanie ładunku w określonych granicach. Zgodnie z art. 61 Prawa o ruchu drogowym [obowiązujące przepisy](https://eli.gov.pl/api/acts/DU/2017/1260/text.html) przewożony element może wystawać:
- z przodu maksymalnie 0,5 m poza przednią płaszczyznę pojazdu i nie dalej niż 1,5 m od siedzenia kierowcy,
- z tyłu maksymalnie 2 m poza tylną płaszczyznę obrysu,
- z boku w taki sposób, aby całkowita szerokość pojazdu z ładunkiem nie przekroczyła ustawowego limitu,
- do wysokości całkowitej nie większej niż 4 m.
Przy szerokości pojazdu wynoszącej 2,55 m całkowita szerokość z ładunkiem może sięgnąć 3 m, ale ładunek nie może wystawać z jednej strony o więcej niż 23 cm. To detal, który łatwo przeoczyć przy szerokich elementach stalowych, płytach lub konstrukcjach budowlanych.
Jak oznaczyć wystający ładunek z każdej strony
Nie ma jednego uniwersalnego znaku do każdego przewozu. Inaczej oznacza się element wychodzący z tyłu, inaczej ładunek szerszy od pojazdu, a jeszcze inaczej część wystającą do przodu. Najbezpieczniej zacząć od sprawdzenia, w którym kierunku przekroczony został obrys.
| Kierunek wystawania | Podstawowe oznakowanie | Dodatkowe wymagania przy słabej widoczności |
|---|---|---|
| Przód | Pomarańczowa chorągiewka albo dwa białe i dwa czerwone pasy widoczne z przodu i z boków | Białe światło na najbardziej wystającej części |
| Bok | Pomarańczowa chorągiewka minimum 50 x 50 cm przy najbardziej wystającej krawędzi | Białe światło odblaskowe z przodu oraz czerwone światło i odblask z tyłu |
| Tył | Białe i czerwone pasy na ładunku, tarczy albo elemencie zamocowanym na końcu | Czerwone światło i czerwone światło odblaskowe na końcu ładunku |
Oznakowanie tylnej części ładunku
W przypadku wystawania z tyłu pasy powinny być umieszczone bezpośrednio na ładunku, na tarczy albo na odpowiedniej bryle geometrycznej zawieszonej na jego końcu. Widoczna od tyłu powierzchnia pasów musi mieć co najmniej 1000 cm², a oznaczenie powinno zawierać nie mniej niż po dwa pasy każdego koloru.

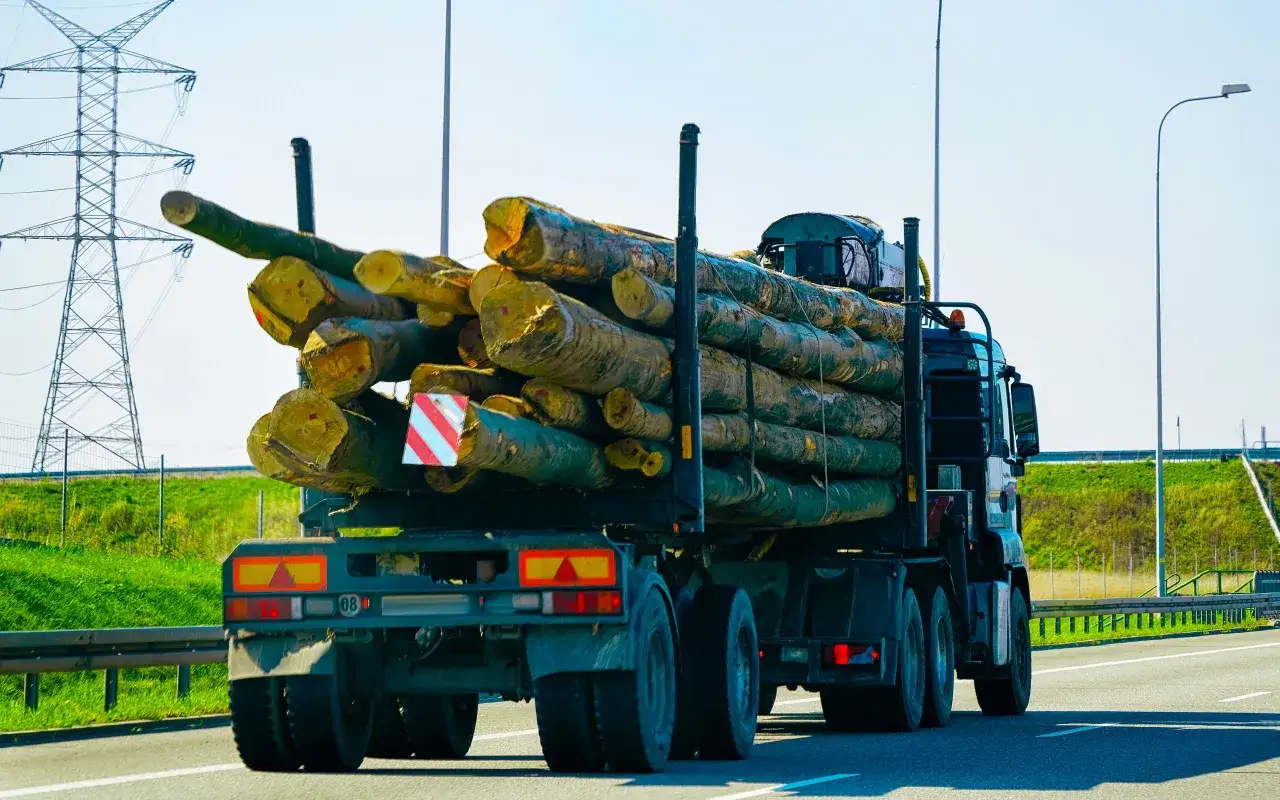

Przy przewozie długiego drewna dopuszczalne jest zastosowanie pomarańczowej chorągiewki lub tarczy zamiast pasów. W samochodzie osobowym albo przyczepie ciągniętej przez samochód osobowy tylny ładunek można oznaczyć czerwoną chorągiewką 50 x 50 cm.
Oznakowanie boków i przodu
Boczna chorągiewka powinna znajdować się przy najbardziej wystającej krawędzi, a nie w miejscu wygodnym do zamocowania. Jeżeli boczny odcinek ładunku ma ponad 3 m długości, oznaczenie oraz wymagane światła umieszcza się odpowiednio przy jego przedniej i tylnej części.
Przy wystawaniu do przodu często spotykam się z błędnym przekonaniem, że wystarczy czerwona szmatka. To nie jest właściwe rozwiązanie. Przedni koniec powinien być oznaczony pomarańczową chorągiewką albo układem białych i czerwonych pasów, a przy niedostatecznej widoczności także białym światłem.
Kiedy zaczyna się transport nienormatywny
Transport nienormatywny to nie tylko bardzo długi zestaw z maszyną budowlaną. Mówimy o nim również wtedy, gdy pojazd z ładunkiem przekracza dopuszczalną długość, szerokość, wysokość, masę całkowitą lub naciski osi. W takiej sytuacji samo oznakowanie nie legalizuje przejazdu.
Przed wyjazdem trzeba ustalić, czy ładunek jest podzielny. Element, który można rozłożyć na mniejsze części i przewieźć w zwykłych limitach, co do zasady nie powinien być traktowany jako uzasadnienie dla przewozu ponadnormatywnego. Przy ładunkach niepodzielnych, takich jak maszyny, zbiorniki czy duże konstrukcje, uzyskanie zezwolenia może być konieczne.
Zezwolenie powinno odpowiadać rzeczywistym parametrom zestawu i planowanej trasie. Nieważny dokument, błędna kategoria albo przejazd inną drogą niż wskazana w zezwoleniu mogą zakończyć się zatrzymaniem pojazdu. GITD opisywał przypadki, w których kierowca miał dokumenty, ale były one nieważne, dlatego sam fakt posiadania zezwolenia nie wystarcza.
Przy większych gabarytach dochodzi także kwestia pilotażu. Pojazd pilotujący, oznaczenia odblaskowe, światła błyskowe i łączność z kierowcą zestawu mają ułatwić przejazd przez skrzyżowania, ronda, zwężenia oraz miejsca, w których zwykła szerokość drogi nie daje wystarczającego marginesu bezpieczeństwa.
Jak przygotować pojazd do drogi
Najlepsze oznakowanie nie pomoże, jeśli ładunek jest źle rozmieszczony albo mocowanie nie wytrzyma hamowania. Ja przyjmuję kolejność, która ogranicza ryzyko pomyłki: najpierw pomiar, później dobór pojazdu i mocowania, a dopiero na końcu montaż tablic oraz świateł.
- Zmierz cały zestaw z ładunkiem, w tym wysokość od nawierzchni, szerokość w najszerszym miejscu i długość od skrajnych punktów.
- Sprawdź masę całkowitą oraz naciski na osie, ponieważ prawidłowe wymiary nie wykluczają przeciążenia.
- Ustal, czy ładunek wystaje z przodu, z tyłu, z boku czy w kilku kierunkach jednocześnie.
- Dobierz właściwe chorągiewki, pasy, tarcze, odblaski i światła.
- Skontroluj, czy oznaczenia są widoczne z wymaganej strony i nie zasłaniają świateł ani tablic rejestracyjnych.
- Sprawdź mocowanie po krótkim odcinku jazdy, a przed wyjazdem wykonaj pełną kontrolę pasów, łańcuchów, podpór i punktów zaczepienia.
Ładunek powinien być zabezpieczony przed przesuwaniem, przewróceniem i spadnięciem. Szczególnie zdradliwe są elementy o dużej powierzchni, takie jak panele, blachy czy lekkie konstrukcje. Nawet niewielka masa może wtedy działać jak żagiel, a luźna chorągiewka albo odblask szybko przestają być widoczne.
Przeczytaj również: Laweta pomocy drogowej - wyposażenie, holowanie i dokumenty
Najczęstsze błędy przy montażu oznaczeń
- zastosowanie zwykłej czerwonej szmatki zamiast wymaganego oznaczenia,
- umieszczenie chorągiewki kilka metrów od najbardziej wystającej krawędzi,
- zasłonięcie pasów przez plandekę, folię albo element konstrukcji,
- brak czerwonego światła z tyłu przy przejeździe w warunkach niedostatecznej widoczności,
- pomiar samej skrzyni ładunkowej bez uwzględnienia wsporników, uchwytów i wystających części,
- uznanie, że oznakowanie zastępuje zezwolenie na przejazd nienormatywny.
Co może wydarzyć się podczas kontroli
Kontrola może obejmować nie tylko wygląd tablicy ostrzegawczej. Inspektorzy sprawdzają również masę, naciski osi, dokumenty, stan mocowania oraz zgodność trasy z wymaganiami zezwolenia. Jeżeli naruszenie wpływa na bezpieczeństwo, dalsza jazda może zostać zakazana do czasu usunięcia problemu.
W praktyce może to oznaczać konieczność przeładunku, demontażu części ładunku, poprawienia oznakowania albo oczekiwania na właściwe dokumenty. GITD informował o kontrolach, po których nadwyżkę ładunku trzeba było rozładować na miejscu, a wobec przewoźnika wszczynano postępowanie administracyjne.
Odpowiedzialność nie zawsze kończy się na kierowcy. Konsekwencje mogą dotyczyć przewoźnika, właściciela pojazdu, załadowcy lub organizatora transportu, zależnie od tego, kto odpowiadał za masę, rozmieszczenie, zabezpieczenie i dokumentację. Dlatego przed wyjazdem dobrze mieć potwierdzone wymiary i masę, a nie opierać się wyłącznie na deklaracji nadawcy.
Bezpieczny gabaryt zaczyna się od pomiaru, nie od chorągiewki
Oznakowanie jest ważnym sygnałem dla innych kierowców, ale nie rozwiązuje problemu złej organizacji przewozu. Najwięcej błędów powstaje wcześniej, podczas pomiaru, doboru naczepy i oceny trasy. Jeżeli dokładnie sprawdzisz gabaryty, masę, naciski osi oraz wymagane dokumenty, sama konfiguracja tablic i świateł będzie już znacznie prostsza.
Przy wątpliwościach lepiej skonsultować przejazd z przewoźnikiem specjalizującym się w ładunkach nienormatywnych. Kilkanaście minut poświęconych na weryfikację może oszczędzić kosztownego postoju, przeładunku i odpowiedzialności za niebezpieczny przejazd.
